前面我们介绍了《广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷油阀调节器器为机械性全过程式调节器器，其构建图甲如下图所示。I号喷油阀调节器器最主要的由动力件、飞球、调节器拉簧、传输局部和使用局部等组合而成。I号喷油阀调节器器的动力件为更具60°。锥面的动力盘。在动力盘的外侧有六大沿径向的半圆圈凹面。动力盘压紧在动力轴套上而和他组合成一体式，然而可以通过半圆键和伸缩螺母使其和喷油阀的轴承轴连接起来。

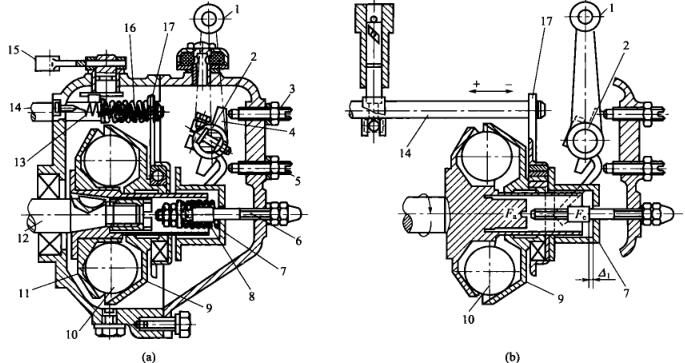

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  六大截面积为25.4mm的飞球处于控制盘的凹槽体，随控制盘同时缩放。飞球别的侧为与基准面成45°锥面的拉力盘，拉力盘滑套在控制轴套上。任务时飞球的离心分离力做用在拉力盘上，其载荷分力Fa.将使拉力盘沿载荷翻转。服装在拉力盘.上的翻转轴套和链传动系统板也无常的意思转移。链传动系统板右上方套在泵油支撑杆上，之所以泵油支撑杆也无常的意思转移，得以更改泵油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
